Đầu tuýp cho cờ lê thủy lực đầu vuông nối đầu vuông của cờ lê dạng chụp với đai ốc. Bảng nhà sản xuất có tuýp cho bu lông M16 đến M120, cỡ đai ốc (A/F) 24 mm đến 175 mm, theo 5 cỡ đầu vuông: 3/4″, 1″, 1-1/2″, 2″ và 2-1/2″.

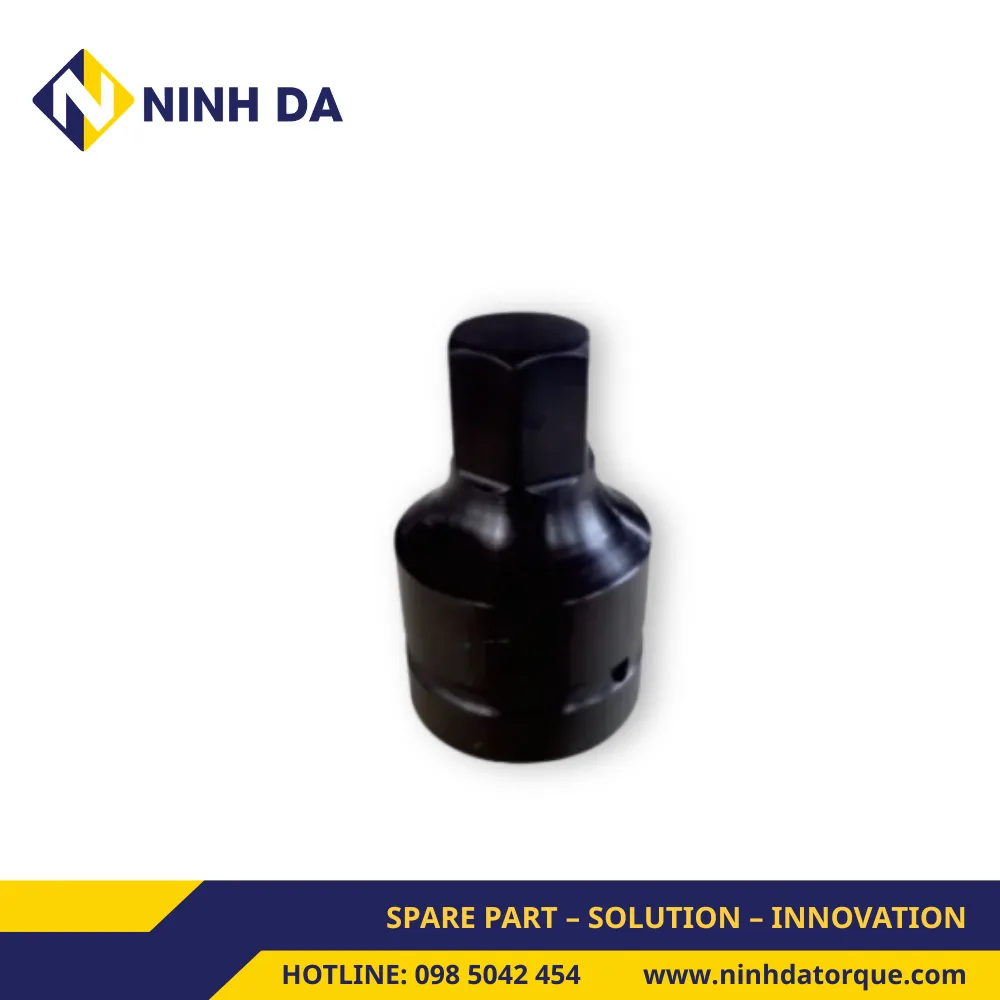

Có 4 kiểu tuýp: tuýp chụp đơn, tuýp chụp đôi, tuýp lục giác ngoài LFB và tuýp lục giác ngoài F. Tuýp làm từ thép hợp kim crom-molypden (Cr-Mo) cường độ cao, nhiệt luyện tiêu chuẩn. Bảo hành 12 tháng.
Đầu tuýp cờ lê đầu vuông dùng khi nào
Dùng với cờ lê thủy lực đầu vuông như MXTD, BXTD, AXT hoặc MS. Cờ lê đầu vuông không có lục giác riêng, mỗi cỡ đai ốc cần một tuýp đúng cỡ đầu vuông của cờ lê. Phía trên đai ốc phải đủ khoảng trống cho chiều cao tuýp và thân cờ lê.
- Khe hở phía trên đai ốc không đủ cho tuýp: xem cờ lê thủy lực kiểu dáng thấp và đầu tuýp cho cờ lê kiểu dáng thấp.
- Cần đo mô men thực tế ngay tại đai ốc: xem đầu tuýp đo mô men xoắn điện tử.
- Đai ốc phía đối diện bị quay theo khi siết: dùng thêm cờ lê giữ đai ốc.
Đặc điểm của đầu tuýp cờ lê đầu vuông
- 4 kiểu: tuýp chụp đơn, tuýp chụp đôi, tuýp lục giác ngoài LFB, tuýp lục giác ngoài F.
- Thép hợp kim Cr-Mo cường độ cao, nhiệt luyện tiêu chuẩn.
- Bảng tiêu chuẩn phủ bu lông M16 đến M120 qua 5 cỡ đầu vuông.
- Nhận làm tuýp ngoài tiêu chuẩn, ví dụ tuýp tải nặng theo DIN 3121 và DIN 3129.
- Đóng thùng gỗ. Bảo hành 12 tháng.
Thông số đầu tuýp cờ lê đầu vuông theo cỡ bu lông
Bảng theo thông số nhà sản xuất.
| Bu lông | A/F (mm) | 3/4″ | 1″ | 1-1/2″ | 2″ | 2-1/2″ |
|---|---|---|---|---|---|---|
| M16 | 24 | ✓ | – | – | – | – |
| M20 | 30 | ✓ | – | – | – | – |
| M22 | 34 | ✓ | ✓ | – | – | – |
| M24 | 36 | ✓ | ✓ | ✓ | – | – |
| M27 | 41 | ✓ | ✓ | ✓ | – | – |
| M30 | 46 | ✓ | ✓ | ✓ | – | – |
| M33 | 50 | ✓ | ✓ | ✓ | – | – |
| M36 | 55 | – | ✓ | ✓ | ✓ | ✓ |
| M39 | 60 | – | ✓ | ✓ | ✓ | ✓ |
| M42 | 65 | – | ✓ | ✓ | ✓ | ✓ |
| M45 | 70 | – | ✓ | ✓ | ✓ | ✓ |
| M48 | 75 | – | ✓ | ✓ | ✓ | ✓ |
| M52 | 80 | – | ✓ | ✓ | ✓ | ✓ |
| M56 | 85 | – | ✓ | ✓ | ✓ | ✓ |
| M60 | 90 | – | – | ✓ | ✓ | ✓ |
| M64 | 95 | – | – | ✓ | ✓ | ✓ |
| M68 | 100 | – | – | ✓ | ✓ | ✓ |
| M72 | 105 | – | – | ✓ | ✓ | ✓ |
| M76 | 110 | – | – | ✓ | ✓ | ✓ |
| M80 | 115 | – | – | ✓ | ✓ | ✓ |
| M85 | 120 | – | – | – | ✓ | ✓ |
| M90 | 130 | – | – | – | ✓ | ✓ |
| M95 | 135 | – | – | – | ✓ | ✓ |
| M100 | 145 | – | – | – | ✓ | ✓ |
| M105 | 150 | – | – | – | – | ✓ |
| M110 | 155 | – | – | – | – | ✓ |
| M115 | 165 | – | – | – | – | ✓ |
| M120 | 175 | – | – | – | – | ✓ |
✓: có tuýp.
Đường kính, chiều dài từng tuýp theo bản vẽ nhà sản xuất, tuýp cho đầu vuông lớn hơn 2-1/2″ và khối lượng: xác nhận với Ninh Đà qua hotline/Zalo 0985 042 454.
Cách chọn đầu tuýp cờ lê đầu vuông
- Xác định cỡ bu lông và cỡ đai ốc (A/F). Ví dụ bu lông M48, đai ốc 75 mm.
- Xác định cỡ đầu vuông của cờ lê đang dùng, ghi trên thân hoặc trong tài liệu của model.
- Tra bảng: M48 có tuýp cho đầu vuông 1″, 1-1/2″, 2″ và 2-1/2″. Chọn đúng cỡ đầu vuông của cờ lê.
- Đo khoảng trống phía trên đai ốc để chắc tuýp và cờ lê lắp vừa. Thiếu khoảng trống thì xem bài cách chọn cờ lê thủy lực cho không gian hẹp.
- Bu lông lớn hơn M120, cờ lê đầu vuông lớn hơn 2-1/2″ hoặc cần tuýp tải nặng DIN: gửi thông số để Ninh Đà đặt tuýp riêng.
Đầu tuýp thường so với đầu tuýp đo mô men điện tử
| Đặc điểm | Đầu tuýp đầu vuông | Đầu tuýp đo mô men điện tử |
|---|---|---|
| Công dụng | Truyền mô men từ cờ lê tới đai ốc | Truyền mô men và hiển thị giá trị mô men |
| Đầu vuông | 3/4″ đến 2-1/2″ | 3/4″, 1″, 1-1/2″ |
| Cỡ đai ốc | 24 đến 175 mm | 36 đến 80 mm |
| Số liệu | Không | Mô men đỉnh, độ chính xác ±1%, xem qua Bluetooth |
Ứng dụng của đầu tuýp cờ lê đầu vuông
- Lắp vào cờ lê thủy lực đầu vuông để siết, tháo bu lông M16 đến M120.
- Theo nhà sản xuất, 4 kiểu tuýp phủ gần hết các loại bu lông, đai ốc dùng trong công nghiệp.
- Mối ghép cần tuýp tải nặng theo DIN 3121, DIN 3129: đặt làm riêng.
Các dòng cờ lê dùng tuýp xem ở danh mục cờ lê thủy lực đầu vuông.
Câu hỏi thường gặp về đầu tuýp cờ lê đầu vuông
Tuýp cho bu lông M64 có những cỡ đầu vuông nào?
M64 (đai ốc 95 mm) có tuýp cho đầu vuông 1-1/2″, 2″ và 2-1/2″.
Đầu tuýp làm bằng vật liệu gì?
Thép hợp kim crom-molypden (Cr-Mo) cường độ cao, nhiệt luyện tiêu chuẩn.
Bu lông lớn nhất có tuýp tiêu chuẩn là bao nhiêu?
M120, đai ốc 175 mm, dùng đầu vuông 2-1/2″. Cỡ lớn hơn đặt làm riêng.
Có tuýp tải nặng theo DIN 3121 hoặc DIN 3129 không?
Có, dạng đặt làm ngoài tiêu chuẩn. Gửi cỡ đai ốc, cỡ đầu vuông và tiêu chuẩn yêu cầu để Ninh Đà báo thời gian và giá.
Nhận tư vấn chọn đầu tuýp cờ lê đầu vuông
Gửi cho Ninh Đà model cờ lê, cỡ đầu vuông, danh sách cỡ bu lông và đai ốc trên thiết bị, khoảng trống phía trên đai ốc. Kỹ thuật Ninh Đà chọn kiểu tuýp, cỡ tuýp và báo giá cả bộ. Hotline/Zalo: 0985 042 454.
