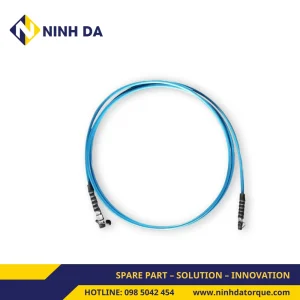

Ống thủy lực áp suất cao dẫn dầu từ bơm tới cờ lê thủy lực, bộ căng bu lông và các dụng cụ thủy lực khác. Ống có lõi nylon, gia cường bằng sợi polyamide và dây thép, vỏ ngoài polyurethane. Hệ số an toàn gấp 4 lần.
Bảng nhà sản xuất có 7 model: 4 model cấp 70 MPa (H70S ống đôi, H70, H701, H702) và 3 model cấp 180, 250, 300 MPa (H180, H250, H300). Chiều dài từ 2 m đến 12 m tùy model. Bảo hành 12 tháng.
Ống thủy lực áp suất cao dùng khi nào
Mỗi bộ cờ lê hoặc bộ căng bu lông cần ống nối với bơm. Chọn ống theo áp suất làm việc của dụng cụ, ren đầu ống và khoảng cách từ bơm tới mối ghép. Cờ lê thủy lực Ninh Đà làm việc tối đa 70 MPa, dùng nhóm H70. Bộ căng bu lông HLD, DLD làm việc 150 MPa, cần ống cấp cao hơn, thấp nhất là H180.
- Cần nối, tháo ống nhanh ở đầu bơm và đầu dụng cụ: xem khớp nối nhanh thủy lực.
- Ren đầu ống khác ren trên bơm hoặc dụng cụ: xem đầu nối chuyển đổi thủy lực.
- Chưa có bơm: xem bơm thủy lực điện 3 cấp hoặc bơm điện chống cháy nổ.
Đặc điểm của ống thủy lực áp suất cao
- Lõi ống nylon, vỏ polyurethane, gia cường sợi polyamide và dây thép.
- Hệ số an toàn gấp 4 lần.
- H70S là ống đôi làm cho cờ lê thủy lực: hai đường dầu đi chung, gọn, ít rối.
- Bán kính uốn nhỏ; thể tích giãn nở nhỏ khi chịu áp suất cao.
- Kiểm tra từng sản phẩm trước khi xuất xưởng, đạt kiểm định ISO 9001 và CE.
- Bảo hành 12 tháng.
Thông số ống thủy lực áp suất cao theo model
Bảng theo thông số nhà sản xuất.
| Model | Loại | Áp suất tối đa (MPa) | Đầu ống (hai đầu) | Chiều dài (m) |
|---|---|---|---|---|
| H70S | Ống đôi | 70 | NPT 1/4 | 4, 6, 9, 12 |
| H70 | Ống đơn | 70 | NPT 1/4 | 4, 6, 9, 12 |
| H701 | Ống đơn | 70 | NPT 1/4 | 2, 4, 6, 12 |
| H702 | Ống đơn | 70 | NPT 3/8 | 2, 4, 6, 12 |
| H180 | Ống đơn | 180 | G 1/4, côn 120° | 2, 4, 6, 9 |
| H250 | Ống đơn | 250 | G 1/4, côn 120° | 2, 4, 6, 9 |
| H300 | Ống đơn | 300 | M16×1,5, côn ngoài 60° | 2, 4, 6, 9 |
Mã đặt hàng ghép chiều dài vào sau model, ví dụ H70S-4M là ống H70S dài 4 m. Đường kính trong, bán kính uốn tính bằng mm và nhiệt độ làm việc: xác nhận với Ninh Đà qua hotline/Zalo 0985 042 454.
Cách chọn ống thủy lực áp suất cao
- Lấy áp suất làm việc tối đa của dụng cụ. Ví dụ cờ lê MXTD 70 MPa.
- Chọn cấp ống bằng hoặc cao hơn: cờ lê 70 MPa dùng H70S, H70, H701 hoặc H702; bộ căng 150 MPa dùng H180 trở lên.
- Cờ lê thủy lực cần hai đường dầu: dùng một ống đôi H70S, hoặc hai ống đơn.
- Đo khoảng cách từ vị trí đặt bơm tới mối ghép xa nhất, chọn chiều dài có trong bảng. Ví dụ cần 7 m với H70S thì chọn 9 m.
- Đối chiếu ren đầu ống với khớp nối: NPT 1/4 đi với C701, NPT 3/8 đi với C702, G 1/4 đi với nhóm C1501, M16×1,5 đi với C3001.
Ống cho cờ lê thủy lực so với ống cho bộ căng bu lông
| Đặc điểm | Hệ cờ lê thủy lực | Hệ bộ căng bu lông HLD, DLD |
|---|---|---|
| Áp suất làm việc | Tối đa 70 MPa | Tối đa 150 MPa |
| Ống phù hợp | H70S, H70, H701, H702 | H180, H250, H300 |
| Đầu ống | NPT 1/4 hoặc NPT 3/8 | G 1/4 côn 120° hoặc M16×1,5 côn 60° |
| Khớp nối | C701, C701E, C702 | C1501, C1501W, C1501E (150 MPa) trở lên |
| Chiều dài | 2 đến 12 m | 2 đến 9 m |
Ứng dụng của ống thủy lực áp suất cao
- Nối bơm với cờ lê thủy lực: H70S ống đôi làm riêng cho cờ lê thủy lực.
- Nối bơm với dụng cụ thủy lực cấp 70 MPa: H70, H701, H702.
- Hệ áp suất cao 180, 250, 300 MPa: H180, H250, H300.
Câu hỏi thường gặp về ống thủy lực áp suất cao
Ống thủy lực cho cờ lê chịu áp suất bao nhiêu?
Nhóm ống cho cờ lê (H70S, H70, H701, H702) có áp suất tối đa 70 MPa, bằng áp suất làm việc tối đa của cờ lê thủy lực Ninh Đà.
Ống H70S khác H70 ở điểm nào?
H70S là ống đôi, hai đường dầu đi chung một bó, làm riêng cho cờ lê thủy lực. H70 là ống đơn. Cả hai cấp 70 MPa, đầu NPT 1/4, dài 4, 6, 9 hoặc 12 m.
Bộ căng bu lông HLD dùng ống nào?
HLD làm việc 150 MPa nên không dùng nhóm H70. Ống cấp thấp nhất phù hợp là H180 (180 MPa), đầu G 1/4 côn 120°.
Ống dài nhất là bao nhiêu mét?
12 m, có ở H70S, H70, H701 và H702. Nhóm H180, H250, H300 dài tối đa 9 m.
Nhận tư vấn chọn ống thủy lực áp suất cao
Gửi cho Ninh Đà loại dụng cụ, áp suất làm việc, ren trên bơm và dụng cụ, khoảng cách từ bơm tới mối ghép. Kỹ thuật Ninh Đà chọn model ống, chiều dài, khớp nối và báo giá. Hotline/Zalo: 0985 042 454.
