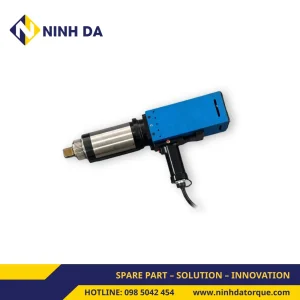

Cờ lê lực điện servo tích hợp SZL Series dùng động cơ servo gắn liền trong thân máy, không có hộp điều khiển rời. Máy chạy điện lưới 100–253 V, tần số 45–66 Hz, độ chính xác mô men ±3%, độ lặp lại ±2%. Màn hình hiển thị mô men theo thời gian thực và đếm số bu lông đã siết. Dòng SZL có 11 model, mô men từ 100 Nm đến 15.000 Nm, đầu vuông 3/4″ đến 2″.
Theo nhà sản xuất, động cơ servo thế hệ mới chạy êm hơn, nhanh hơn và chính xác hơn; tay cầm thiết kế giảm mỏi khi cầm lâu. Bảo hành 12 tháng.
Cờ lê lực điện servo SZL dùng khi nào
SZL hợp với mối ghép cần độ chính xác cao hơn mức ±5% của cờ lê điện thông thường, hoặc nơi điện áp lưới dao động. Bộ đếm bu lông trên màn hình giúp tổ thi công kiểm số bu lông đã siết trên một mặt bích. Dòng này dùng cho bu lông M16 đến M64, cấp bền 8.8 đến 12.9.
- Không có điện tại vị trí làm việc: xem cờ lê lực điện dùng pin BTW.
- Cần cờ lê điện hai chế độ tốc độ, chạy điện 220 V: xem cờ lê lực điện ETW.
- Khe hở quanh đai ốc hẹp: xem cờ lê thủy lực kiểu dáng thấp (dạng tròng).

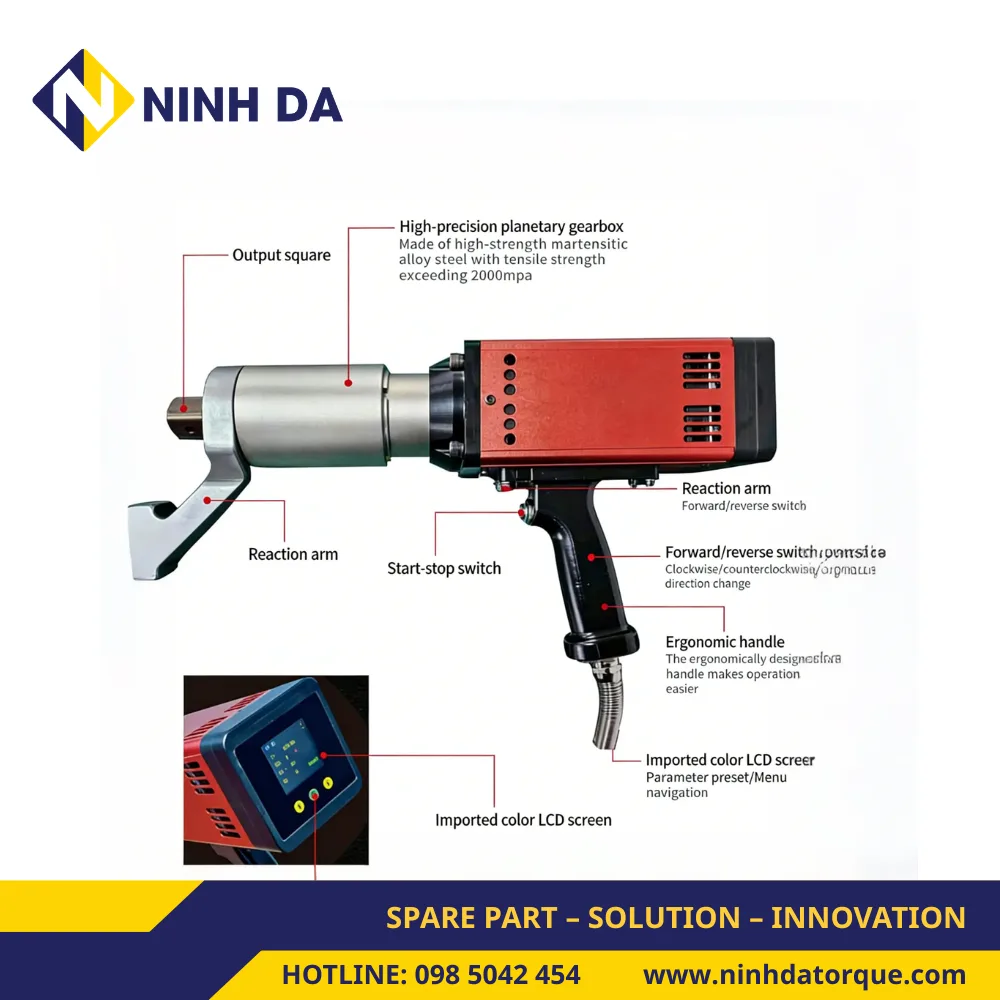

Đặc điểm của SZL
- Động cơ servo tích hợp, bỏ hộp điều khiển rời nên máy gọn, dễ mang giữa các vị trí.
- Độ chính xác ±3%, độ lặp lại ±2%.
- Nguồn vào 100–253 V, 45–66 Hz; nhà sản xuất ghi mô men vẫn chính xác trong cả dải điện áp này.
- Màn hình hiển thị mô men thời gian thực và đếm số bu lông, đai ốc đã siết.
- Tay cầm thiết kế giảm mỏi; nhà sản xuất ghi máy không va đập.
- Mô men cao hơn bảng thông số làm theo đặt hàng.
- Bảo hành 12 tháng.
Thông số cờ lê lực điện servo SZL theo model
Bảng theo thông số nhà sản xuất.
| Model | Mô men (Nm) | Đầu vuông | Tốc độ tối đa (vòng/phút) | Khối lượng (kg) |
|---|---|---|---|---|
| SZL-05S | 100 đến 500 | 3/4″ | 45 | 5 |
| SZL-10S | 150 đến 1.000 | 3/4″ | 30 | 5,5 |
| SZL-15S | 250 đến 1.500 | 3/4″ | 19 | 6 |
| SZL-20S | 350 đến 2.000 | 1″ | 16 | 6 |
| SZL-30S | 400 đến 3.000 | 1″ | 10 | 7,5 |
| SZL-40S | 600 đến 4.000 | 1-1/2″ | 7 | 9 |
| SZL-60S | 1.000 đến 6.000 | 1-1/2″ | 5 | 10 |
| SZL-80S | 2.000 đến 8.000 | 1-1/2″ | 3,5 | 15 |
| SZL-100S | 2.500 đến 10.000 | 2″ | 3 | 25 |
| SZL-120S | 3.000 đến 12.000 | 2″ | 2,6 | 28 |
| SZL-150S | 4.000 đến 15.000 | 2″ | 2,2 | 30 |
Kích thước máy, công suất và model có sẵn: xác nhận với Ninh Đà qua hotline/Zalo 0985 042 454.
Cách chọn model SZL
- Lấy mô men siết theo bản vẽ hoặc bảng tra lực siết bu lông.
- Khi tháo bu lông gỉ, mô men cần thường cao hơn lúc siết; chọn model có mô men tối đa dư so với giá trị cần.
- Chọn model có dải chứa mô men cần dùng. Ví dụ siết 5.000 Nm: SZL-60S (1.000 đến 6.000 Nm) hoặc SZL-80S (2.000 đến 8.000 Nm).
- Đối chiếu đầu vuông của model với đầu tuýp theo cỡ đai ốc.
- Cần ghi nhận số bu lông đã siết trên mỗi mặt bích thì dùng bộ đếm trên màn hình.
SZL so với ETW và BTW
| Đặc điểm | SZL | ETW | BTW |
|---|---|---|---|
| Động cơ | Servo tích hợp | Chổi than Metabo | Không chổi than |
| Nguồn | Điện lưới 100–253 V, 45–66 Hz | Điện lưới 220–240 V (có bản 110 V) | Pin 18 V 8 Ah |
| Dải mô men | 100 đến 15.000 Nm | 50 đến 10.000 Nm | 50 đến 8.000 Nm |
| Độ chính xác | ±3%, lặp lại ±2% | ±5% | ±5% |
| Màn hình | Mô men thời gian thực, đếm số bu lông | LCD cài mô men | LCD, bước chỉnh 10 Nm |
Cách chọn chung xem ở danh mục cờ lê lực điện.
Ứng dụng của cờ lê lực điện servo SZL
- Điện và năng lượng.
- Dầu khí, hóa dầu.
- Thiết bị công nghiệp nặng, đóng tàu, đường sắt.
- Hàng không.
Kiểm tra mô men thực tế: thiết bị hiệu chuẩn mô men xoắn TC.
Câu hỏi thường gặp về cờ lê lực điện servo SZL
Cờ lê điện servo tích hợp khác gì cờ lê điện thường?
Động cơ servo và bộ điều khiển nằm trong thân máy, không có hộp điều khiển rời. Theo nhà sản xuất, máy chạy êm, nhanh và chính xác hơn, độ chính xác ±3%.
SZL dùng nguồn điện nào?
Điện xoay chiều 100–253 V, tần số 45–66 Hz.
SZL có mô men tối đa bao nhiêu?
Model lớn nhất SZL-150S cho 15.000 Nm. Mô men cao hơn làm theo đặt hàng.
Màn hình SZL hiển thị những gì?
Mô men theo thời gian thực và số bu lông, đai ốc đã siết.
Nhận tư vấn chọn cờ lê lực điện servo
Gửi cho Ninh Đà cỡ bu lông, cấp bền, mô men siết hoặc tháo, độ chính xác yêu cầu và ảnh vị trí làm việc. Kỹ thuật Ninh Đà chọn model, phụ kiện, đầu tuýp và báo giá. Hotline/Zalo: 0985 042 454.
