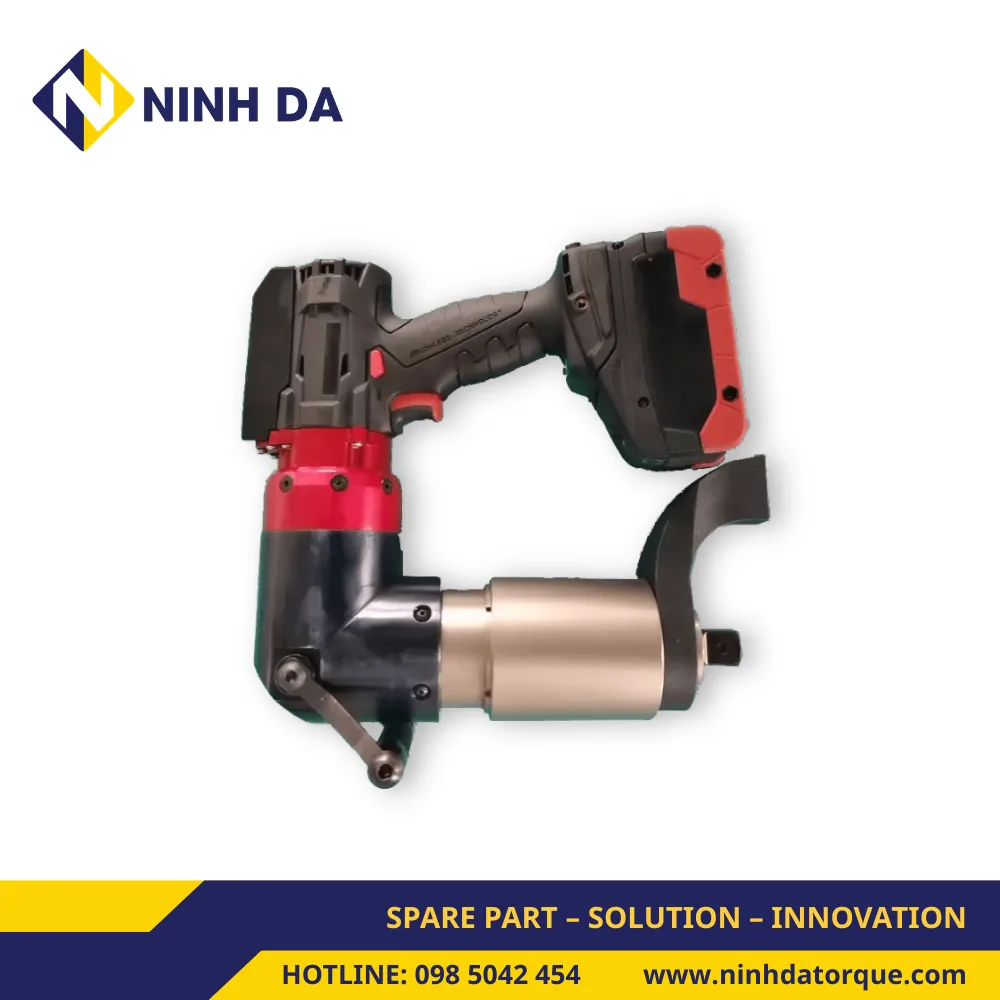

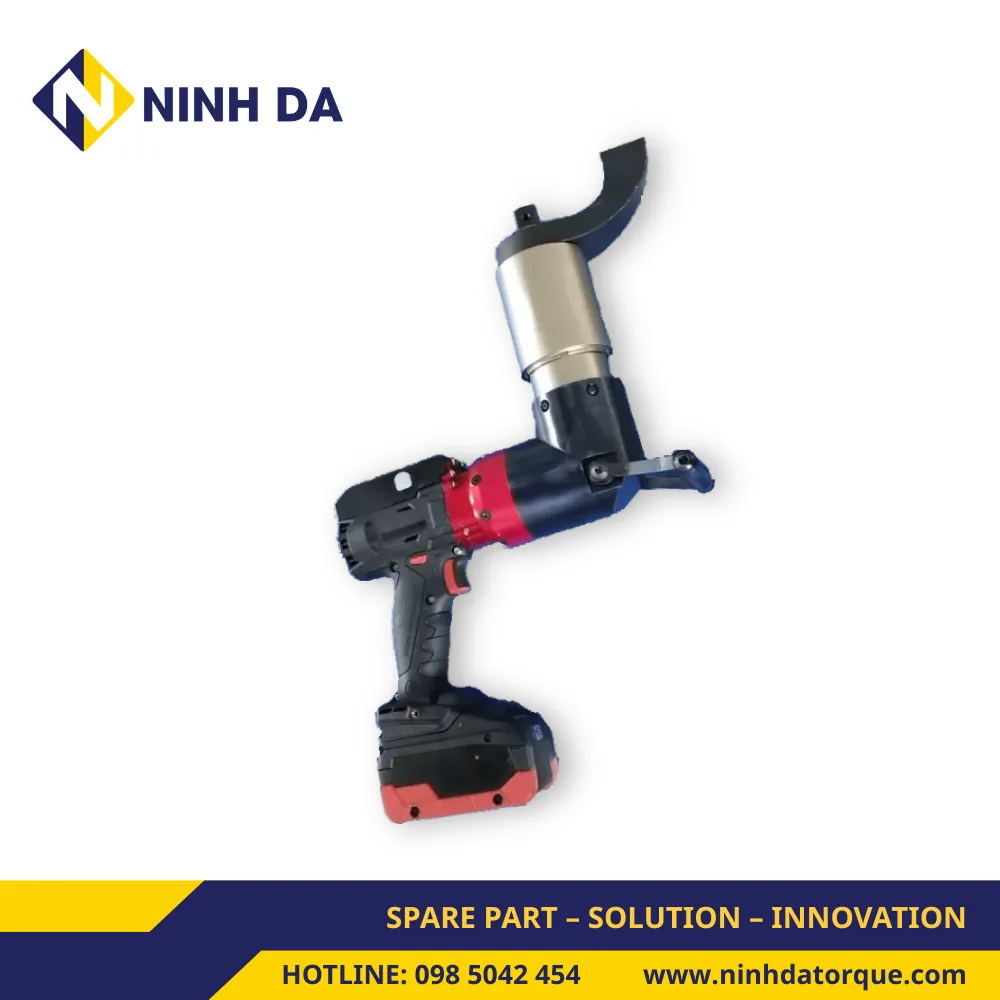

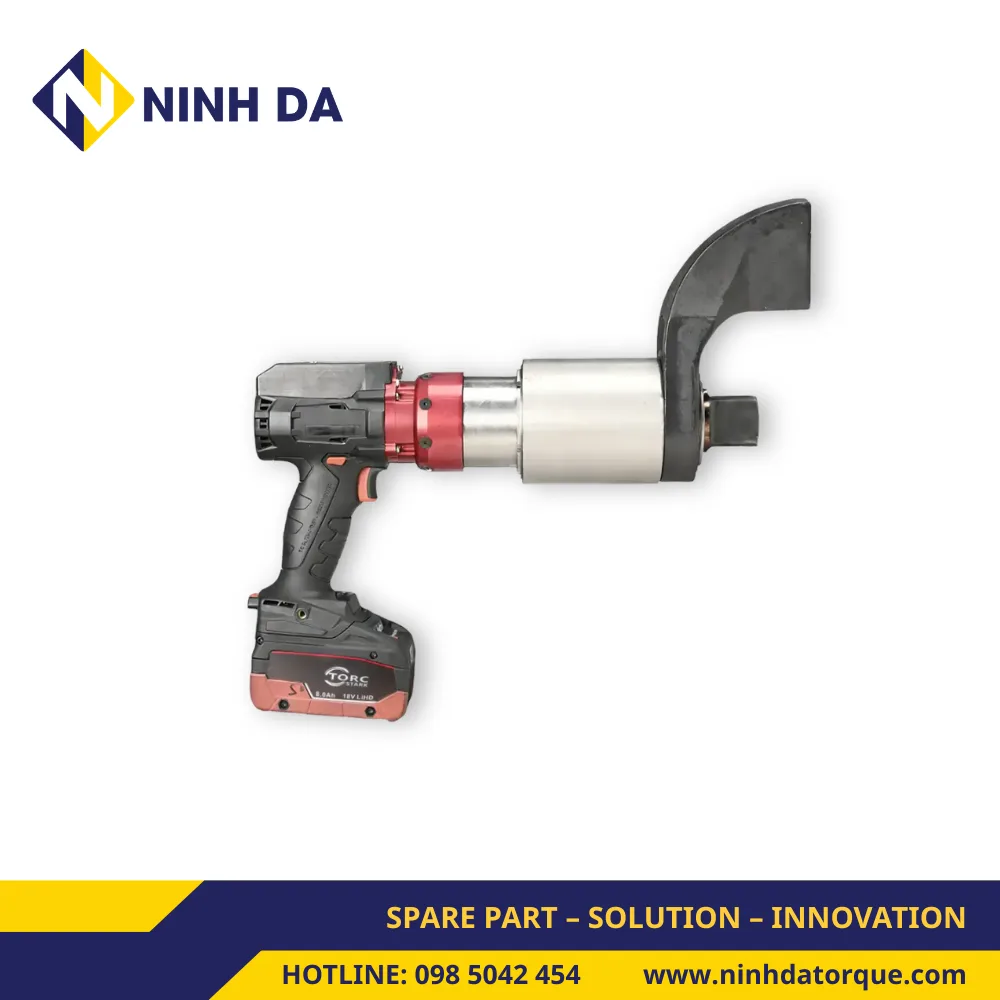

Cờ lê lực điện dùng pin BTW Series siết và tháo bu lông bằng động cơ không chổi than, chạy pin 18 V 8 Ah. Theo nhà sản xuất, mỗi lần sạc pin siết được tới 300 bu lông. Người vận hành cài mô men trên màn hình LCD với bước chỉnh 10 Nm. Dòng BTW có 9 model, mô men từ 50 Nm đến 8.000 Nm, đầu vuông 3/4″ đến 1-1/2″, độ chính xác ±5%.
Máy có hệ thống hiệu chuẩn lại để giữ độ chính xác khi dùng lâu, mỗi máy kèm phiếu kiểm tra xuất xưởng. Bảo hành 12 tháng.
Khi nào chọn cờ lê lực điện dùng pin BTW
BTW hợp với chỗ không có ổ điện hoặc phải di chuyển liên tục giữa các mối ghép trên công trường. Không có dây điện, ống dầu hay ống khí kéo theo, một người mang máy và pin dự phòng là làm được. Dòng này dùng cho bu lông M16 đến M64, cấp bền 8.8 đến 12.9.
- Cần mô men trên 8.000 Nm: xem cờ lê lực điện servo SZL (tới 15.000 Nm) hoặc cờ lê khí nén PTW.
- Làm việc cố định tại xưởng có điện 220 V: xem cờ lê lực điện ETW.
- Khe hở quanh đai ốc hẹp: xem cờ lê thủy lực kiểu dáng thấp (dạng tròng).
Đặc điểm của BTW
- Động cơ không chổi than, theo nhà sản xuất vẫn chạy ổn định khi pin xuống thấp.

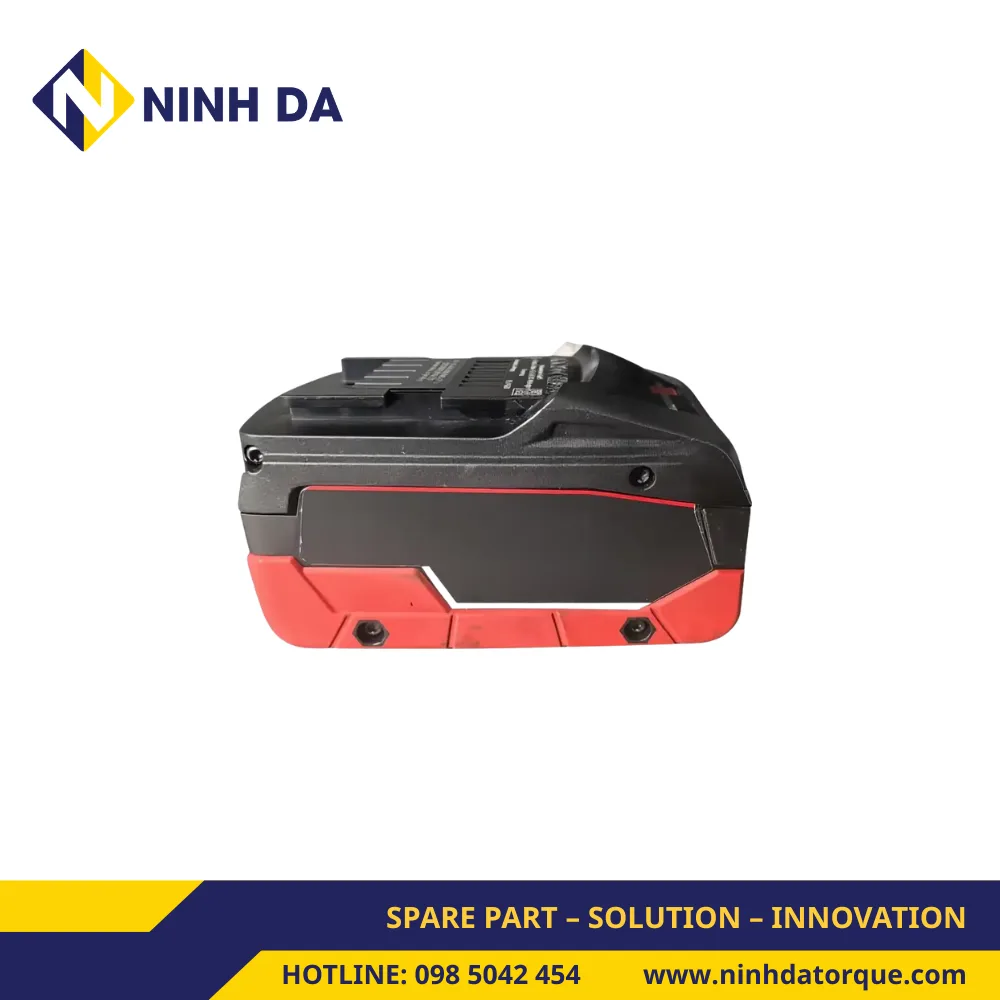

- Pin 18 V 8 Ah, tới 300 chu kỳ siết mỗi lần sạc (theo nhà sản xuất).

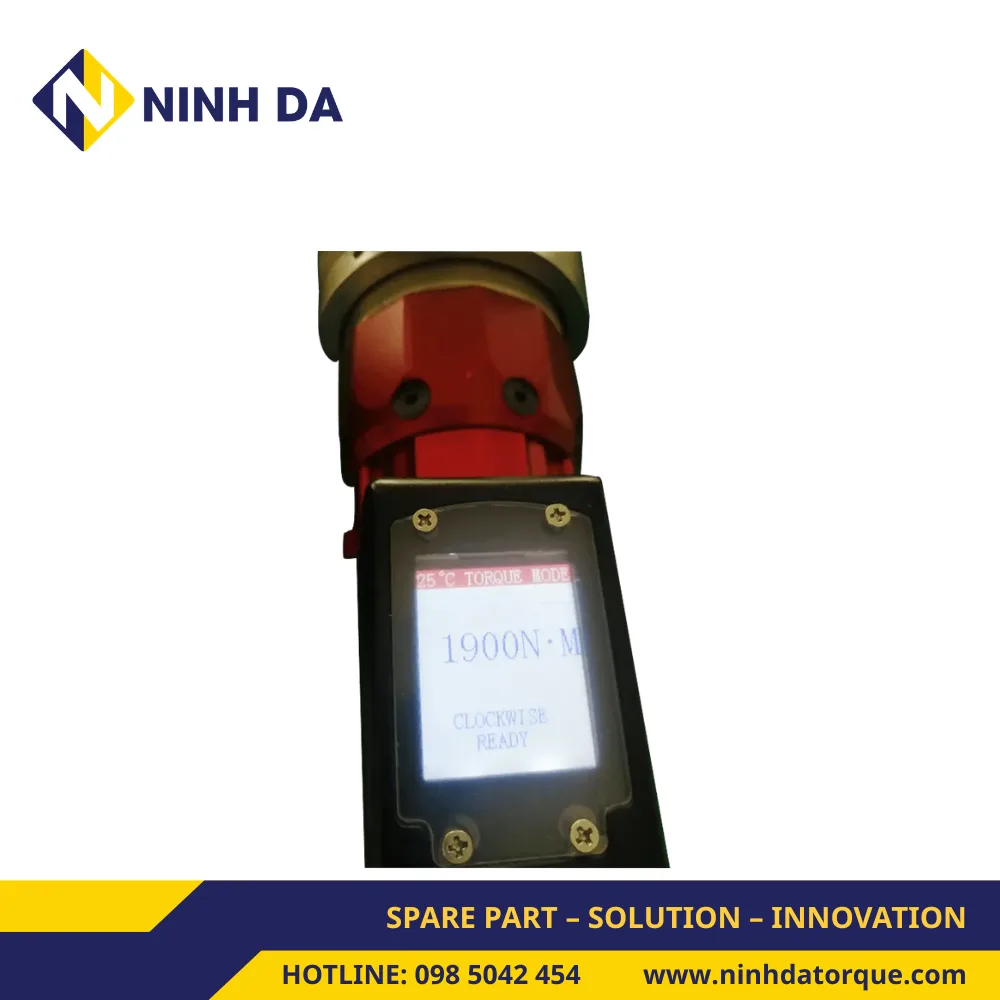

- Cài trước mô men, màn hình LCD, bước chỉnh 10 Nm.
- Độ chính xác ±5%, có hệ thống hiệu chuẩn lại.
- Bộ bánh răng có bằng sáng chế giúp máy ít nóng khi chạy; độ ồn và độ rung thấp.
- Mỗi máy kèm phiếu kiểm tra; bảo hành 12 tháng.
Thông số cờ lê lực điện dùng pin BTW theo model
Bảng theo thông số nhà sản xuất. Khối lượng gồm pin và tay phản lực.
| Model | Mô men (Nm) | Đầu vuông | Tốc độ tối đa (vòng/phút) | Khối lượng (kg) |
|---|---|---|---|---|
| BTW-03S | 50 đến 300 | 3/4″ | 14,3 | 4,5 |
| BTW-05S | 100 đến 500 | 3/4″ | 14,3 | 4,5 |
| BTW-08S | 200 đến 800 | 3/4″ | 7 | 7,5 |
| BTW-10S | 300 đến 1.000 | 3/4″ | 6 | 7,5 |
| BTW-20S | 400 đến 2.000 | 1″ | 4,5 | 9 |
| BTW-30S | 700 đến 3.000 | 1″ | 3,6 | 11 |
| BTW-40S | 1.000 đến 4.000 | 1-1/2″ | 2,8 | 12 |
| BTW-60S | 1.500 đến 6.000 | 1-1/2″ | 2,3 | 19,5 |
| BTW-80S | 2.000 đến 8.000 | 1-1/2″ | 1,9 | 21,5 |
Thời gian sạc, số pin và bộ sạc kèm theo: xác nhận với Ninh Đà qua hotline/Zalo 0985 042 454.
Cách chọn model BTW
- Lấy mô men siết theo bản vẽ hoặc bảng tra lực siết bu lông.
- Khi tháo bu lông gỉ, mô men cần thường cao hơn lúc siết; chọn model có mô men tối đa dư so với giá trị cần.
- Chọn model có dải chứa mô men cần dùng. Ví dụ siết 2.500 Nm: BTW-30S (700 đến 3.000 Nm) hoặc BTW-40S (1.000 đến 4.000 Nm).
- Ước số bu lông mỗi ca để tính số pin dự phòng; con số 300 chu kỳ mỗi lần sạc là theo nhà sản xuất.
- Đối chiếu đầu vuông với đầu tuýp và xác định điểm tì cho tay phản lực.
BTW so với ETW và SZL
| Đặc điểm | BTW | ETW | SZL |
|---|---|---|---|
| Nguồn | Pin 18 V 8 Ah | Điện lưới 220–240 V | Điện lưới 100–253 V |
| Dải mô men | 50 đến 8.000 Nm | 50 đến 10.000 Nm | 100 đến 15.000 Nm |
| Độ chính xác | ±5% | ±5% | ±3% |
| Khối lượng | 4,5 đến 21,5 kg (gồm pin) | 4,5 đến 27 kg | 5 đến 30 kg |
| Hợp với | Hiện trường không có điện, di chuyển nhiều | Xưởng có điện, siết hàng loạt | Điện áp hiện trường dao động, cần chính xác ±3% |
Cách chọn chung xem ở danh mục cờ lê lực điện.
Ứng dụng của cờ lê lực điện dùng pin BTW
- Điện và năng lượng.
- Dầu khí, hóa dầu.
- Thiết bị công nghiệp nặng, đóng tàu, đường sắt.
- Hàng không.
Kiểm tra mô men thực tế: thiết bị hiệu chuẩn mô men xoắn TC.
Câu hỏi thường gặp về cờ lê lực điện dùng pin BTW
Một lần sạc pin BTW siết được bao nhiêu bu lông?
Theo nhà sản xuất, pin 18 V 8 Ah cho tới 300 chu kỳ siết mỗi lần sạc. Số thực tế phụ thuộc mô men và thời gian mỗi lần siết.
BTW có mô men tối đa bao nhiêu?
Model lớn nhất BTW-80S cho 8.000 Nm. Cần cao hơn thì xem SZL (tới 15.000 Nm) hoặc PTW khí nén (tới 15.000 Nm).
Cài mô men trên BTW thế nào?
Cài trên màn hình LCD, bước chỉnh 10 Nm. Máy siết tới giá trị đã cài.
Độ chính xác của BTW là bao nhiêu?
±5% theo thông số nhà sản xuất. Máy có hệ thống hiệu chuẩn lại để giữ độ chính xác khi dùng lâu.
Nhận tư vấn chọn cờ lê lực điện dùng pin
Gửi cho Ninh Đà cỡ bu lông, cấp bền, mô men siết hoặc tháo, số bu lông mỗi ca và ảnh vị trí làm việc. Kỹ thuật Ninh Đà chọn model, số pin, tay phản lực và báo giá. Hotline/Zalo: 0985 042 454.
