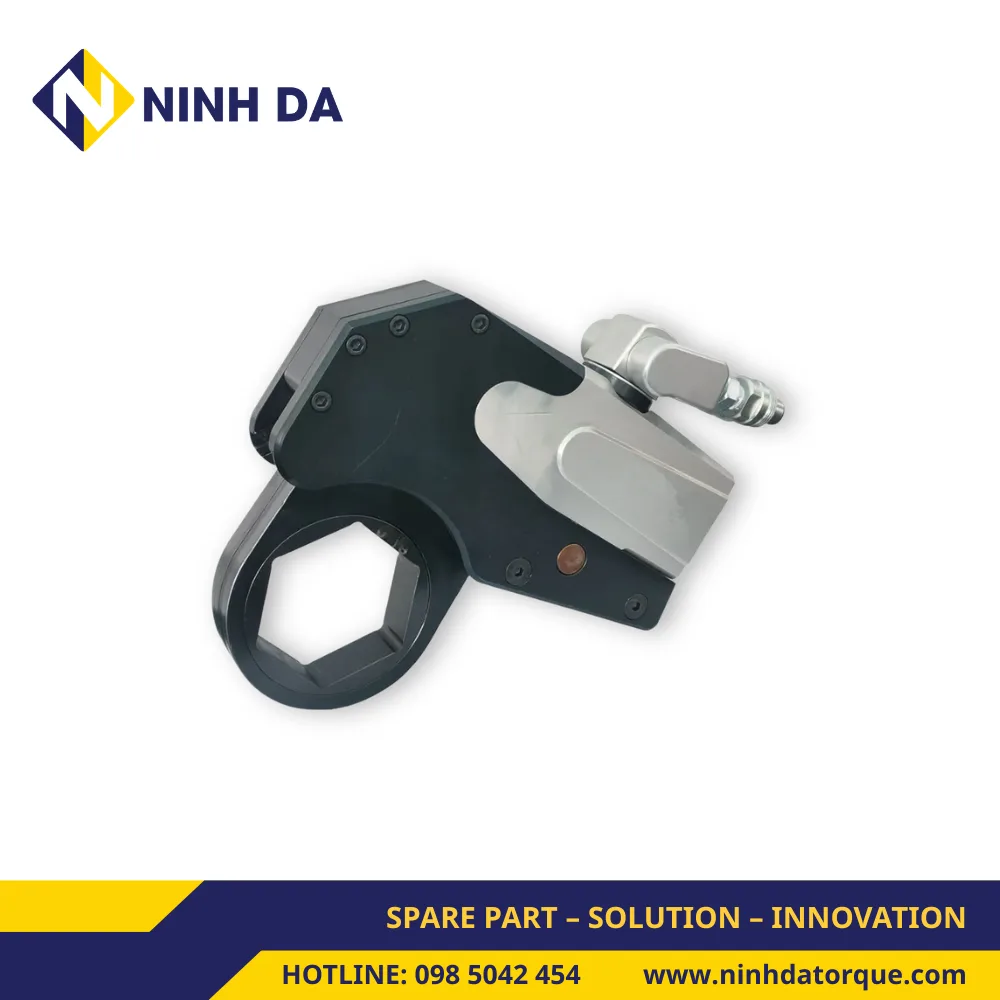

Cờ lê thủy lực JNW Series có đầu hình dạng đặc biệt (special shaped), dùng cho các vị trí kết cấu phức tạp, khoảng hở nhỏ hoặc không gian lắp đặt đặc biệt mà cờ lê đầu vuông và cờ lê kiểu dáng thấp tiêu chuẩn khó tiếp cận. JNW làm việc ở áp suất tối đa 70 MPa, độ lặp lại mô-men ±3%.
JNW có cơ cấu bánh cóc (ratchet): siết hoặc tháo theo chu kỳ liên tục, không phải tháo cờ lê ra sau mỗi lần piston đẩy. Một đầu nguồn (power head) lắp được nhiều mắt xích bánh cóc (ratchet link), nên đổi đầu làm việc theo cỡ bu lông mà giữ nguyên đầu nguồn.
Cờ lê thủy lực JNW dùng khi nào
JNW dùng khi hình dạng quanh đai ốc làm cờ lê tiêu chuẩn không đặt vào được: gờ, gân, vách hoặc chi tiết nhô ra cản thân cờ lê, hay vị trí lắp có góc tiếp cận đặc biệt. Cách nhanh nhất để biết JNW có vừa không là gửi ảnh hoặc bản vẽ vị trí mối ghép cho Ninh Đà kiểm tra.
- Vị trí chỉ bị hạn chế chiều cao, quanh đai ốc không có chi tiết cản: dùng các dòng dạng tròng tiêu chuẩn KXC, KLCD, KHX, WHCD.
- Bu lông đặt rất sát nhau hoặc sát đường ống: xem CLCD kiểu bánh xe, bán kính đầu nhỏ.
- Đai ốc trên trục truyền động, cần đầu tách rời: xem JND.
Thông số dòng JNW
| Kiểu đầu | Hình dạng đặc biệt (special shaped) |
| Cơ cấu | Bánh cóc, siết tháo theo chu kỳ liên tục |
| Đầu làm việc | Một đầu nguồn lắp nhiều mắt xích bánh cóc |
| Áp suất làm việc tối đa | 70 MPa |
| Độ lặp lại mô-men | ±3% |
| Khớp nối thủy lực | Khớp nối nhanh CEJN |
Thông số cờ lê thủy lực JNW theo model
Bảng theo thông số nhà sản xuất.
| Model | Mô-men (Nm) | Cỡ đai ốc A/F (mm) | H1 (mm) | W1 (mm) | Khối lượng đầu nguồn / đầu làm việc (kg) |
|---|---|---|---|---|---|
| 2JNW | 201 đến 2.014 | 36 đến 55 | 98 | 20 | 0,8 / 0,8 |
| 3JNW | 293 đến 2.929 | 41 đến 65 | 115 | 22 | 1,1 / 1,2 |
| 4JNW | 495 đến 4.956 | 41 đến 75 | 133 | 26 | 1,5 / 2,3 |
| 6JNW | 671 đến 6.710 | 55 đến 80 | 152 | 29 | 2,1 / 2,8 |
| 8JNW | 998 đến 9.985 | 60 đến 95 | 169 | 32 | 3,3 / 3,7 |
| 14JNW | 1.622 đến 16.223 | 75 đến 110 | 195 | 38 | 5 / 7,2 |
| 18JNW | 2.261 đến 22.609 | 95 đến 135 | 226 | 43 | 7,4 / 9,2 |
| 20JNW | 2.838 đến 28.384 | 100 đến 145 | 248 | 44 | 8,8 / 11,6 |
Hình dạng đầu theo vị trí lắp cụ thể, bản vẽ ghi ký hiệu H1, W1 và model có sẵn: xác nhận với Ninh Đà qua hotline/Zalo 0985 042 454.
Cách chọn JNW cho một vị trí lắp
- Chụp ảnh vị trí mối ghép từ nhiều phía, ghi kích thước các chi tiết cản quanh đai ốc.
- Xác định mô-men siết từ tài liệu thiết bị hoặc bảng tra lực siết bu lông.
- Đo cỡ đai ốc (A/F) để chọn mắt xích bánh cóc.
- Gửi các thông tin trên để Ninh Đà kiểm tra hình dạng đầu JNW có lắp vừa và chọn model.
JNW so với các cờ lê dùng cho vị trí khó
| Dòng | Kiểu đầu | Cách vận hành |
|---|---|---|
| JNW | Hình dạng đặc biệt | Bánh cóc, siết liên tục theo chu kỳ |
| CLCD | Kiểu bánh xe, bán kính đầu nhỏ | Không giữ vị trí, đặt lại cờ lê sau mỗi chu kỳ |
| JND | Tách rời (split type) | Không giữ vị trí, tháo và đặt lại sau mỗi chu kỳ |
Các dòng này nằm trong danh mục cờ lê thủy lực dạng tròng.
Một bộ cờ lê thủy lực JNW gồm những gì
- Đầu nguồn JNW và các mắt xích bánh cóc theo cỡ đai ốc.
- Bơm thủy lực điện 3 cấp (4–70 MPa) hoặc bơm điện chống cháy nổ (7–70 MPa).
- Ống thủy lực áp suất cao và khớp nối nhanh.
- Cờ lê giữ đai ốc khi đai ốc phía đối diện quay theo.
Câu hỏi thường gặp về cờ lê thủy lực JNW
Cờ lê thủy lực JNW khác cờ lê kiểu dáng thấp tiêu chuẩn thế nào?
JNW có đầu hình dạng đặc biệt, dùng cho vị trí có kết cấu phức tạp mà cờ lê kiểu dáng thấp tiêu chuẩn khó đặt vào. Về vận hành, JNW vẫn dùng bánh cóc, áp suất tối đa 70 MPa, độ lặp lại ±3%.
JNW có phải tháo ra sau mỗi lần siết không?
Không. Cơ cấu bánh cóc cho phép siết hoặc tháo theo chu kỳ liên tục mà không phải tháo cờ lê ra sau mỗi lần tác động.
Một JNW dùng được cho nhiều cỡ đai ốc không?
Được. Một đầu nguồn JNW lắp được nhiều mắt xích bánh cóc; đổi mắt xích theo cỡ đai ốc.
Làm sao biết JNW có lắp vừa vị trí của tôi?
Gửi ảnh hoặc bản vẽ vị trí mối ghép, cỡ đai ốc và mô-men cần siết qua Zalo 0985 042 454. Kỹ thuật Ninh Đà đối chiếu với kích thước đầu của từng model JNW.
So sánh với các dòng dạng chụp, dạng tròng trong bảng chọn nhanh ở trang cờ lê thủy lực.
Nhận tư vấn chọn JNW
Gửi cho Ninh Đà ảnh vị trí mối ghép, cỡ đai ốc (A/F), mô-men cần siết hoặc tháo. Kỹ thuật Ninh Đà kiểm tra lắp vừa, chọn model, bơm và báo giá cả bộ. Hotline/Zalo: 0985 042 454.
