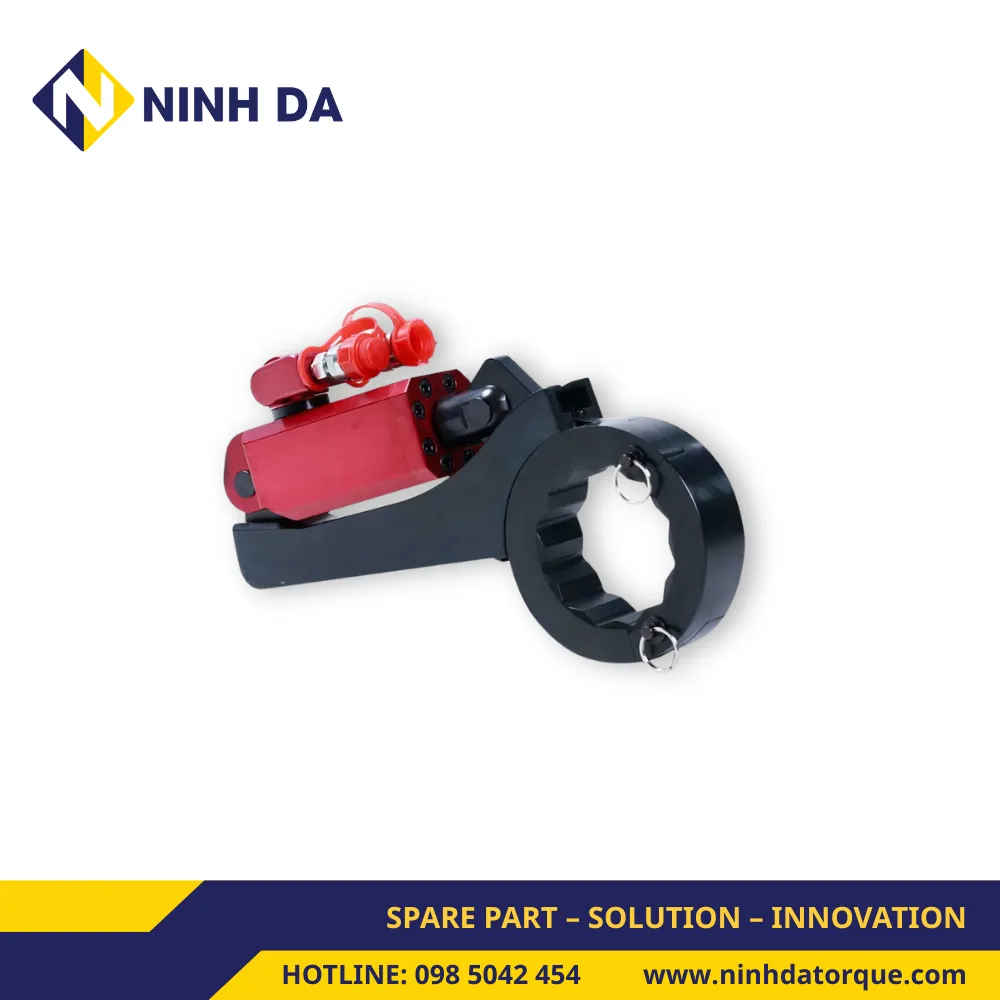

Cờ lê thủy lực JND có đầu tách rời (split type), dùng siết và tháo đai ốc trong không gian hạn chế, nhất là trên trục truyền động ô tô, tàu thủy và các thiết bị cơ khí yêu cầu độ chính xác cao. Đầu làm việc tháo ra được, bán kính nhỏ, nên vào được khe hẹp quanh trục.
JND làm bằng thép hợp kim cường độ cao, chịu mài mòn, ăn mòn và chịu tải. Cơ cấu chốt và trục đơn giản, nên tháo lắp và thay đầu làm việc nhanh.
Cờ lê thủy lực JND dùng khi nào
JND dùng khi đai ốc nằm trên trục hoặc ở vị trí mà cờ lê nguyên khối không luồn vào được. Đầu tách rời lắp được quanh đai ốc ở những vị trí này.
- Đai ốc không nằm trên trục, chỉ bị hạn chế chiều cao: dùng các dòng tiêu chuẩn trong danh mục dạng tròng.
- Bu lông mặt bích đặt sát nhau hoặc sát đường ống: xem CLCD kiểu bánh xe.
- Vị trí có kết cấu phức tạp, cần siết liên tục bằng bánh cóc: xem JNW.
Cách JND vận hành
JND không có chức năng giữ vị trí (non-hold function). Mỗi chu kỳ gồm các bước:
- Đặt đầu JND vào đai ốc và tìm điểm tựa phản lực.
- Bơm đẩy piston, cờ lê quay đai ốc một góc.
- Bơm đưa piston về vị trí ban đầu.
- Người vận hành tháo cờ lê ra, đặt lại vị trí, rồi làm chu kỳ tiếp theo.
Vì phải đặt lại cờ lê sau mỗi chu kỳ, nên tính thêm thời gian thao tác khi lên kế hoạch cho mối ghép cần quay nhiều vòng.
Thông số dòng JND
| Kiểu đầu | Tách rời (split type), bán kính nhỏ |
| Vật liệu | Thép hợp kim cường độ cao |
| Cách vận hành | Không giữ vị trí (non-hold), đặt lại sau mỗi chu kỳ |
| Thay đầu làm việc | Cơ cấu chốt và trục, tháo lắp nhanh |
| Đóng gói | Hộp nhôm-nhựa kèm thùng gỗ |
| Bảo hành | 12 tháng |
Thông số cờ lê thủy lực JND theo model
Bảng theo thông số nhà sản xuất.
| Model | Mô-men (Nm) | Cỡ đai ốc S (mm) | Bán kính đầu R (mm) | Bề dày W (mm) | Khối lượng (kg) |
|---|---|---|---|---|---|
| 3JND | 522 đến 5.215 | 50 đến 85 | 130 | 45 | 9 |
| 8JND | 1.158 đến 11.583 | 85 đến 115 | 136 | 50 | 11 |
| 14JND | 1.852 đến 18.522 | 90 đến 135 | 162 | 55 | 19 |
| 20JND | 2.713 đến 27.135 | 95 đến 145 | 188 | 60 | 23 |
| 30JND | 4.320 đến 43.200 | 135 đến 200 | 235 | 75 | 31 |
| 35JND | 5.183 đến 51.835 | 155 đến 230 | 260 | 95 | 66 |
Áp suất làm việc tối đa của JND (nhà sản xuất không công bố) và cỡ trục, đai ốc thực tế: xác nhận với Ninh Đà qua hotline/Zalo 0985 042 454.
Cách chọn model JND
- Đo đường kính trục, cỡ đai ốc (A/F) và khe hở quanh đai ốc.
- Lấy mô-men siết từ tài liệu thiết bị, ví dụ hướng dẫn bảo dưỡng trục truyền động.
- Xác định điểm tựa phản lực gần đai ốc.
- Gửi các thông số và ảnh vị trí để Ninh Đà chọn model và đầu làm việc.
JND so với các cờ lê dùng cho vị trí khó
| Dòng | Kiểu đầu | Vật liệu | Cách vận hành |
|---|---|---|---|
| JND | Tách rời | Thép hợp kim | Không giữ vị trí |
| CLCD | Kiểu bánh xe | Thép hợp kim | Không giữ vị trí |
| JNW | Hình dạng đặc biệt | Liên hệ | Bánh cóc, siết liên tục |
Một bộ cờ lê thủy lực JND gồm những gì
- Cờ lê JND kèm đầu làm việc theo cỡ đai ốc.
- Bơm thủy lực chọn theo áp suất làm việc của model JND, Ninh Đà báo khi chọn model. Nhóm bơm hiện có: bơm điện 3 cấp và bơm điện chống cháy nổ.
- Ống thủy lực áp suất cao và khớp nối nhanh.
Câu hỏi thường gặp về cờ lê thủy lực JND
Đầu tách rời (split type) của JND dùng để làm gì?
Đầu tách rời lắp được quanh đai ốc nằm trên trục, nơi cờ lê nguyên khối không luồn vào được. Đầu có bán kính nhỏ nên vào được khe hẹp.
Non-hold function của JND nghĩa là gì?
Cờ lê không có chức năng giữ vị trí. Sau mỗi chu kỳ siết hoặc tháo, bơm đưa piston về vị trí ban đầu, người vận hành tháo cờ lê và đặt lại trước chu kỳ tiếp theo.
JND thường dùng ở đâu?
JND dùng cho đai ốc trên trục truyền động ô tô, tàu thủy và thiết bị cơ khí yêu cầu độ chính xác cao, ở vị trí không gian hạn chế.
JND được bảo hành bao lâu?
JND được bảo hành 12 tháng. Thiết bị giao trong hộp nhôm-nhựa kèm thùng gỗ.
So sánh với các dòng dạng chụp, dạng tròng trong bảng chọn nhanh ở trang cờ lê thủy lực.
Nhận tư vấn chọn JND
Gửi cho Ninh Đà đường kính trục, cỡ đai ốc (A/F), mô-men cần siết và ảnh vị trí. Kỹ thuật Ninh Đà chọn model, đầu làm việc, bơm và báo giá cả bộ. Hotline/Zalo: 0985 042 454.
