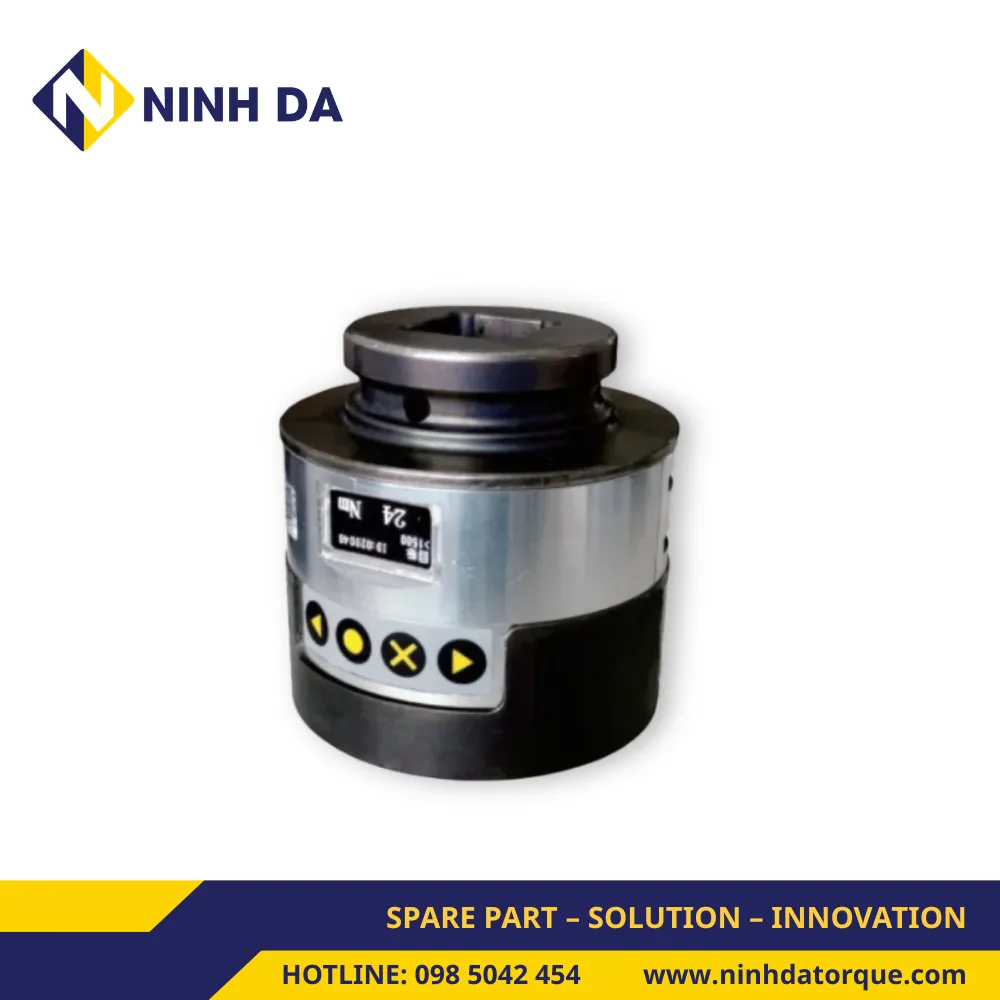

Đầu tuýp đo mô men xoắn điện tử là đầu tuýp có cảm biến, lắp giữa đầu vuông của cờ lê và đai ốc. Khi siết, tuýp đo và hiển thị mô men truyền qua nó, ghi lại mô men đỉnh của từng lần siết. Dữ liệu xem được trên điện thoại hoặc máy tính qua Bluetooth.
Dòng này có 9 model, đầu vuông 3/4″, 1″ và 1-1/2″, cỡ đai ốc 36 mm đến 80 mm, dải đo từ 202 Nm đến 10.800 Nm, độ chính xác ±1%. Theo nhà sản xuất, tuýp có thể thay thiết bị hiệu chuẩn mô men để kiểm tra dụng cụ thủy lực. Bảo hành 12 tháng.
Đầu tuýp đo mô men điện tử dùng khi nào
Dùng khi cần biết mô men thực tế cờ lê truyền vào đai ốc, không chỉ áp suất đọc trên đồng hồ bơm. Tuýp lắp ngay tại mối ghép nên kiểm tra được cờ lê tại hiện trường, và có số liệu mô men đỉnh của từng bu lông để lưu hồ sơ.
- Cần kiểm tra cờ lê trên bàn thử, dải tới 60.000 Nm: xem thiết bị hiệu chuẩn mô men xoắn TC.
- Chỉ cần tuýp để siết, không cần đo: xem đầu tuýp cho cờ lê thủy lực đầu vuông.
- Đổi áp suất bơm ra mô men theo bảng của cờ lê: xem bài cách đọc bảng pressure torque.
Đặc điểm của đầu tuýp đo mô men điện tử
- Hiển thị và xuất giá trị mô men.
- Đo và hiển thị mô men đỉnh (peak torque).
- Thu thập đủ dữ liệu, xuất được nhiều định dạng.
- Xem dữ liệu qua Bluetooth trên điện thoại hoặc máy tính.
- Độ chính xác mô men ±1%.
- Kiểm tra từng sản phẩm trước khi xuất xưởng, đạt kiểm định ISO 9001 và CE. Bảo hành 12 tháng.
Thông số đầu tuýp đo mô men điện tử theo model
Bảng theo thông số nhà sản xuất.
| Model | Đầu vuông | Cỡ đai ốc (mm) | Dải đo (Nm) | Đường kính × cao (mm) | Khối lượng (kg) |
|---|---|---|---|---|---|
| 19SXM-36 | 3/4″ | 36 | 202 đến 2.025 | 72 × 87 | 2 |
| 19SXM-41 | 3/4″ | 41 | 202 đến 2.025 | 72 × 87 | 1,8 |
| 25SXM-46 | 1″ | 46 | 202 đến 2.025 | 72 × 87 | 3,1 |
| 25SXM-50 | 1″ | 50 | 405 đến 4.050 | 86 × 87 | 2,7 |
| 25SXM-55 | 1″ | 55 | 405 đến 4.050 | 86 × 90 | 2,4 |
| 25SXM-60 | 1″ | 60 | 405 đến 4.050 | 86 × 90 | 2,2 |
| 38SXM-65 | 1-1/2″ | 65 | 1.080 đến 10.800 | 115 × 120 | 4,8 |
| 38SXM-75 | 1-1/2″ | 75 | 1.080 đến 10.800 | 115 × 120 | 4,5 |
| 38SXM-80 | 1-1/2″ | 80 | 1.080 đến 10.800 | 115 × 120 | 4,2 |
Pin, thời gian dùng mỗi lần sạc, bộ nhớ, tầm Bluetooth và phần mềm đi kèm: xác nhận với Ninh Đà qua hotline/Zalo 0985 042 454.
Cách chọn model đầu tuýp đo mô men điện tử
- Xác định cỡ đai ốc cần đo. Ví dụ đai ốc 55 mm.
- Xác định cỡ đầu vuông của cờ lê. Ví dụ cờ lê đầu vuông 1″.
- Lấy mô men siết theo bản vẽ hoặc bảng tra lực siết bu lông. Ví dụ 3.000 Nm.
- Chọn model có cỡ đai ốc, đầu vuông khớp và dải đo chứa mô men cần. Với ví dụ trên: 25SXM-55 (405 đến 4.050 Nm).
- Không dùng tuýp vượt mức tối đa của dải đo. Mô men trên 10.800 Nm hoặc đai ốc ngoài bảng: hỏi Ninh Đà phương án khác.
Đầu tuýp đo mô men điện tử so với thiết bị hiệu chuẩn TC
| Đặc điểm | Đầu tuýp đo mô men điện tử | Thiết bị hiệu chuẩn TC |
|---|---|---|
| Vị trí đo | Tại đai ốc trên thiết bị | Trên thiết bị thử, cờ lê đặt vào đầu đo |
| Dải đo | 202 đến 10.800 Nm | 500 đến 60.000 Nm (5 model) |
| Độ chính xác | ±1% | ±1,5% (TC-05) |
| Đầu vuông | 3/4″, 1″, 1-1/2″ | 1″ đến 2-1/2″ |
| Khối lượng | 1,8 đến 4,8 kg | 19 đến 198 kg |
| Dữ liệu | Mô men đỉnh, Bluetooth | Màn hình số tích hợp |
Ứng dụng của đầu tuýp đo mô men điện tử
- Kiểm tra mô men đầu ra của dụng cụ thủy lực, thay thiết bị hiệu chuẩn mô men (theo nhà sản xuất).
- Ghi mô men đỉnh của từng lần siết để lưu hồ sơ.
- Xuất dữ liệu đo ra điện thoại hoặc máy tính.
Cờ lê dùng cùng tuýp xem ở danh mục cờ lê thủy lực đầu vuông, ví dụ MXTD.
Câu hỏi thường gặp về đầu tuýp đo mô men điện tử
Đầu tuýp đo mô men điện tử chính xác bao nhiêu?
Độ chính xác mô men ±1% theo thông số nhà sản xuất.
Model nào đo được mô men lớn nhất?
Ba model đầu vuông 1-1/2″ (38SXM-65, 38SXM-75, 38SXM-80), dải đo 1.080 đến 10.800 Nm.
Xem dữ liệu đo bằng cách nào?
Tuýp hiển thị giá trị mô men và mô men đỉnh. Dữ liệu xem được trên điện thoại hoặc máy tính qua Bluetooth, xuất được nhiều định dạng.
Đầu tuýp này có thay được thiết bị hiệu chuẩn không?
Nhà sản xuất nêu tuýp có thể thay thiết bị hiệu chuẩn mô men để kiểm tra dụng cụ thủy lực. Với mô men trên 10.800 Nm, dùng thiết bị hiệu chuẩn TC (tới 60.000 Nm).
Nhận tư vấn chọn đầu tuýp đo mô men điện tử
Gửi cho Ninh Đà model cờ lê, cỡ đầu vuông, cỡ đai ốc và mô men cần kiểm tra. Kỹ thuật Ninh Đà chọn model tuýp phù hợp và báo giá. Hotline/Zalo: 0985 042 454.
