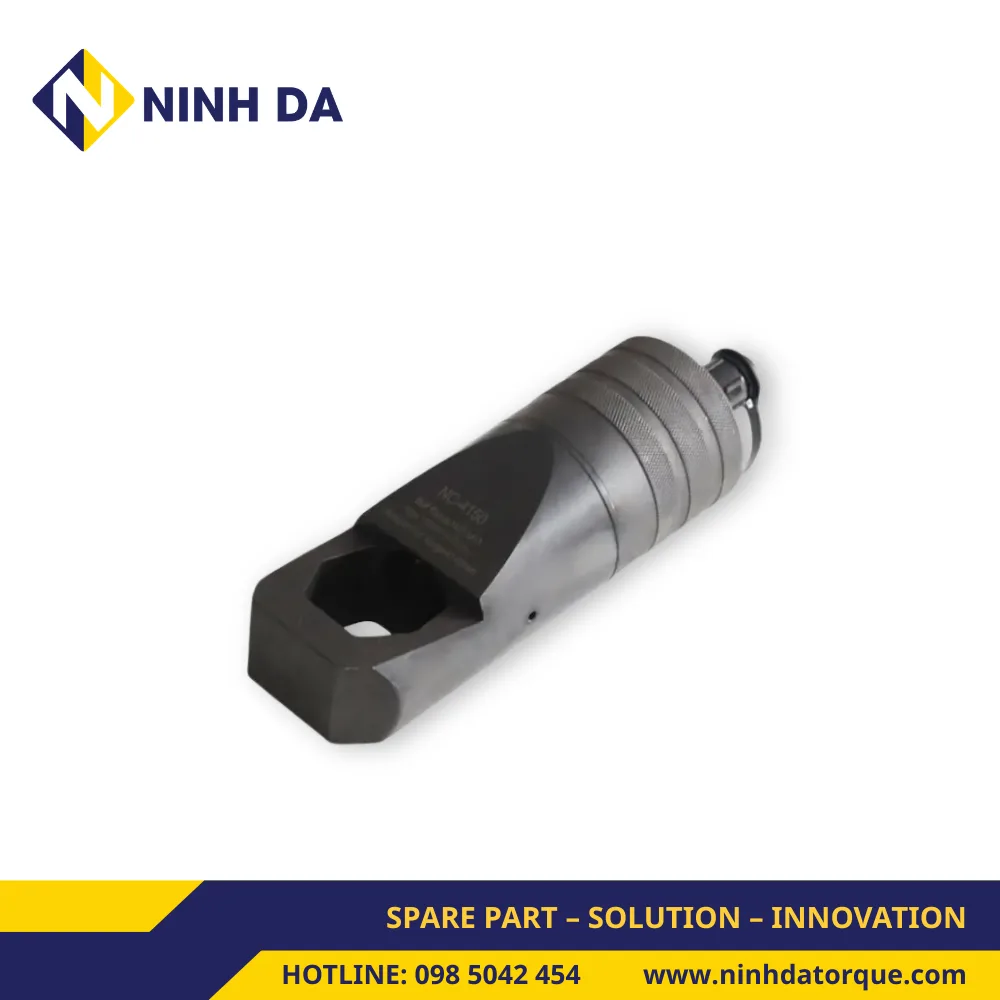

Dụng cụ cắt đai ốc thủy lực (nut splitter) dùng lưỡi cắt do xi lanh thủy lực đẩy vào cạnh đai ốc để tách đôi đai ốc bị gỉ, kẹt ren hoặc mòn giác, khi cờ lê không tháo được. Dòng NC có 7 model, cắt đai ốc lục giác cỡ 10 đến 75 mm, ứng với bu lông M6 đến M48, lực làm việc 5 đến 90 tấn.
Dụng cụ nối với bơm thủy lực có áp suất ra tối đa 700 bar (70 MPa) qua khớp nối nhanh ZG3/8. Xi lanh tác động đơn, hồi về bằng lò xo. Đầu cắt bằng thép đặc biệt, thân kiểu tách rời, gọn. Bảo hành 12 tháng.
Dụng cụ cắt đai ốc thủy lực dùng khi nào
Dùng khi đai ốc không thể tháo bằng mô men: gỉ dính vào ren, giác lục giác đã mòn tròn, đai ốc bị biến dạng, hoặc đã thử tháo bằng cờ lê mà đai ốc không xoay. Sau khi cắt, đai ốc bị phá bỏ và phải thay đai ốc mới. Ren bu lông cần được kiểm tra trước khi lắp lại.
- Đai ốc còn nguyên giác, tháo được bằng mô men: xem cờ lê thủy lực, giữ được đai ốc để dùng lại.
- Không có bơm hay nguồn điện tại vị trí tháo: xem bộ nhân lực siết (tăng mô men từ cờ lê tay).
- Đã tháo hết bu lông nhưng hai mặt bích dính nhau: xem dụng cụ tách mặt bích.
- Chưa có nguồn áp suất: xem bơm thủy lực, ống thủy lực áp suất cao và khớp nối nhanh.
Đặc điểm của dụng cụ cắt đai ốc NC
- Thân kiểu tách rời, kết cấu gọn, thao tác đơn giản.
- Đầu cắt thiết kế vát góc riêng.
- Đầu cắt chịu tải nặng, làm bằng thép đặc biệt.
- Xi lanh tác động đơn, hồi về bằng lò xo.
- Có khớp nối nhanh ZG3/8 và nắp chống bụi.
- Dùng được với bơm thủy lực có áp suất ra tối đa 700 bar.
- Bảo hành 12 tháng.
Thông số dụng cụ cắt đai ốc thủy lực theo model
Bảng theo thông số nhà sản xuất.
| Model | Cỡ bu lông | Cỡ giác đai ốc (mm) | Lực làm việc (tấn) | Khối lượng tổng (kg) |
|---|---|---|---|---|
| NC-1319 | M6 đến M12 | 10 đến 19 | 5 | 1,2 |
| NC-1924 | M12 đến M16 | 19 đến 24 | 10 | 2 |
| NC-2432 | M16 đến M22 | 24 đến 32 | 15 | 3 |
| NC-3241 | M22 đến M27 | 32 đến 41 | 20 | 4,4 |
| NC-4150 | M27 đến M33 | 41 đến 50 | 35 | 8,2 |
| NC-5060 | M33 đến M39 | 50 đến 60 | 50 | 11,8 |
| NC-6075 | M39 đến M48 | 60 đến 75 | 90 | 34,1 |
Kích thước đầu cắt, khoảng trống cần quanh đai ốc, cấp bền đai ốc cắt được và dung tích dầu: xác nhận với Ninh Đà qua hotline/Zalo 0985 042 454.
Cách chọn model dụng cụ cắt đai ốc
- Đo cỡ giác đai ốc (khoảng cách giữa hai mặt song song của lục giác) bằng thước cặp.
- Chọn model có dải cỡ giác chứa giá trị vừa đo. Ví dụ đai ốc giác 46 mm (bu lông M30): NC-4150 (41 đến 50 mm).
- Khi cỡ giác nằm ở mức giáp ranh hai model, như 24 mm, cả NC-1924 và NC-2432 đều cắt được; chọn theo khoảng trống quanh đai ốc.
- Kiểm tra khoảng trống quanh đai ốc đủ đặt đầu cắt, nhất là đai ốc sát mặt bích hoặc thành thiết bị.
- Chuẩn bị bơm thủy lực 70 MPa, ống và khớp nối hợp với khớp ZG3/8. Model lớn như NC-6075 nặng 34,1 kg, cần tính cách đỡ dụng cụ khi cắt.
Cắt đai ốc so với tháo bằng cờ lê thủy lực
| Đặc điểm | Dụng cụ cắt đai ốc NC | Cờ lê thủy lực |
|---|---|---|
| Cách làm | Tách đôi đai ốc bằng lưỡi cắt | Xoay ngược đai ốc bằng mô men |
| Đai ốc sau khi tháo | Bị phá bỏ, thay mới | Dùng lại nếu ren và giác còn tốt |
| Hợp với | Đai ốc gỉ, kẹt, mòn giác | Đai ốc còn nguyên giác |
| Nguồn áp suất | Bơm thủy lực tối đa 70 MPa | Bơm thủy lực tối đa 70 MPa |
Nên thử tháo bằng cờ lê trước. Chọn cờ lê: cách chọn cờ lê thủy lực theo mô men và kích thước bu lông.
Lưu ý an toàn khi cắt đai ốc thủy lực
- Không để áp suất vượt 700 bar (70 MPa). Dùng bơm có đồng hồ áp suất.
- Đặt lưỡi cắt vào cạnh đai ốc, không cắt vào ren bu lông.
- Đeo kính bảo hộ và găng tay; không đứng đối diện hướng mảnh đai ốc có thể bật ra.
- Kiểm tra ống, khớp nối trước khi tăng áp; xả hết áp trước khi tháo ống.
Câu hỏi thường gặp về dụng cụ cắt đai ốc thủy lực
Dụng cụ cắt đai ốc thủy lực cắt được đai ốc cỡ nào?
Dòng NC cắt đai ốc lục giác cỡ 10 đến 75 mm, ứng với bu lông M6 đến M48, chia thành 7 model.
Dụng cụ cắt đai ốc NC nối với bơm nào?
Bơm thủy lực có áp suất ra tối đa 700 bar (70 MPa), nối qua khớp nối nhanh ZG3/8. Xi lanh tác động đơn nên hồi về bằng lò xo khi xả áp.
Sau khi cắt có dùng lại được đai ốc không?
Không. Đai ốc bị tách đôi và phải thay mới. Ren bu lông cần kiểm tra trước khi lắp đai ốc mới.
Dụng cụ cắt đai ốc thủy lực nặng bao nhiêu?
Khối lượng tổng từ 1,2 kg (NC-1319) đến 34,1 kg (NC-6075), tùy model.
Nhận tư vấn chọn dụng cụ cắt đai ốc thủy lực
Gửi cho Ninh Đà cỡ giác đai ốc, cỡ bu lông, ảnh vị trí đai ốc và khoảng trống xung quanh. Kỹ thuật Ninh Đà chọn model, bơm, ống, khớp nối và báo giá. Hotline/Zalo: 0985 042 454.
